游标卡尺的读法(游标卡尺的正确读法图)

游标卡尺是工业上常用的测量长度的仪器，可直接用来测量精度较高的工件，如工件的长度、内径、外径以及深度等。
在日常工作中，很多人都会用到，金粉们都不陌生，游标卡尺貌似简单，但是你真的用对了吗？我们今天就来看一看游标卡尺的正确用法！

建议手机横屏阅读，大图更清晰！

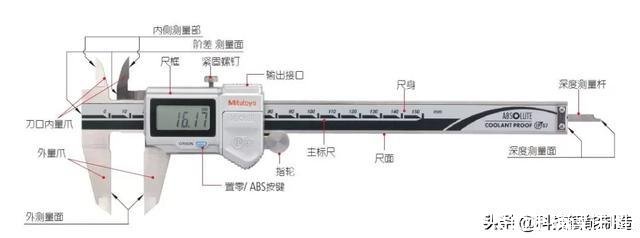

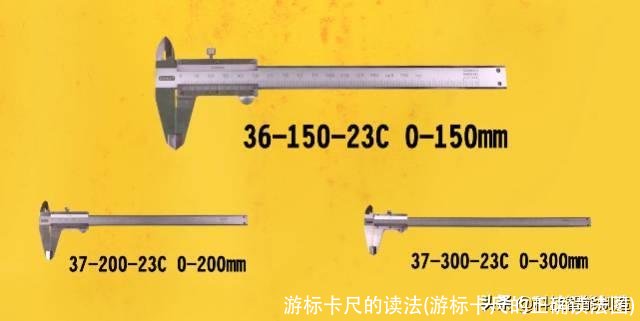

卡尺的各部位名称

M型标准卡尺

ABS数显卡尺

游标卡尺用前说明

01

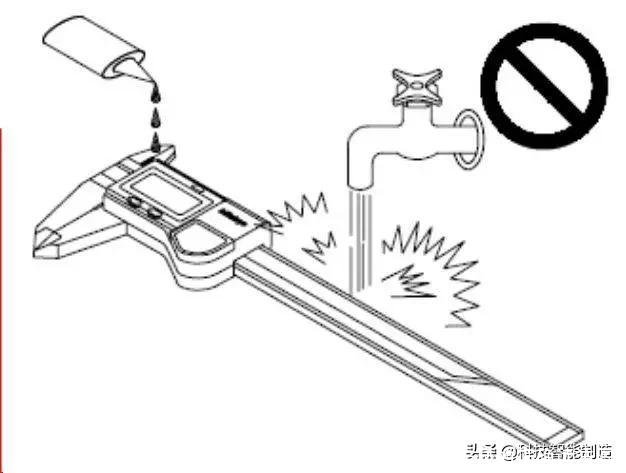

量具非工具

尽量别超范围使用

拿来当锤子、飞镖、烧烤钳子、油漆搅拌器

你在说什么？

不要祸祸游标卡尺了好嘛

02

跌落、敲打

都尽量避免

同时，要注意定期计量

使用前准备

01

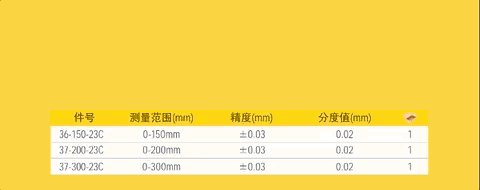

分值度0.02mm示值误差±0.03mm最大的示值误差±0.04mm

02

用无水酒精擦拭测量面

03

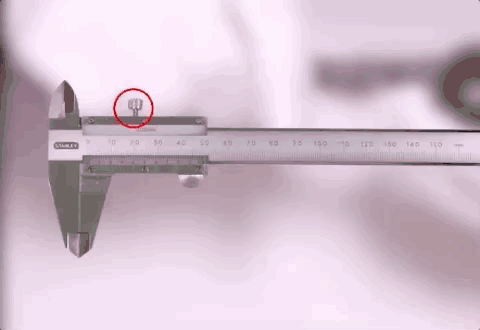

调节制动螺钉卡尺顺畅滑动

开始测量

01

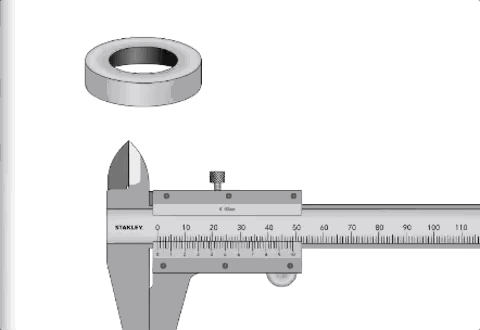

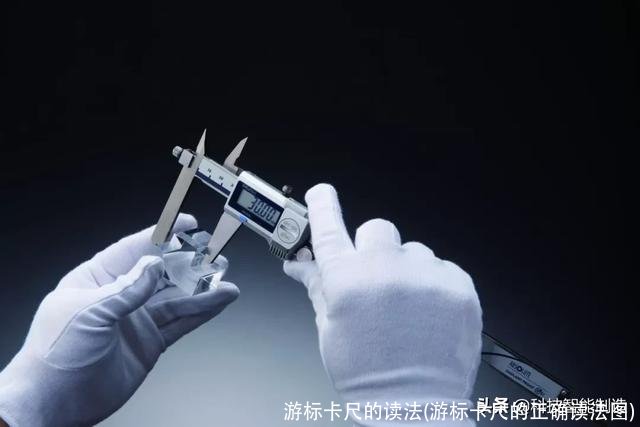

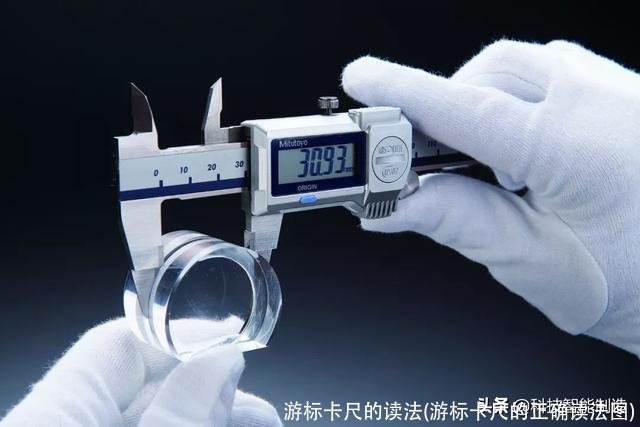

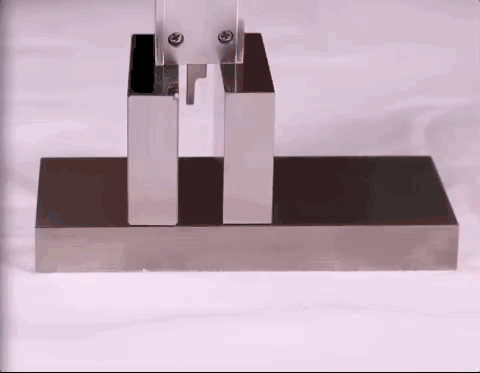

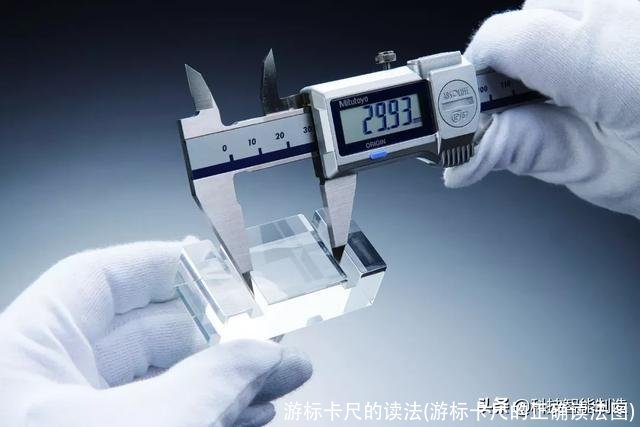

量块测量

02

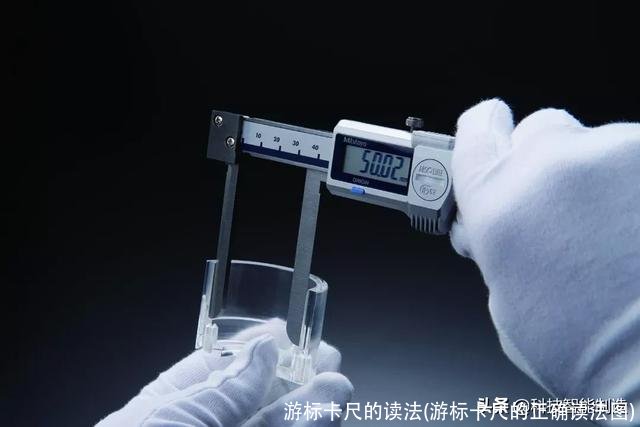

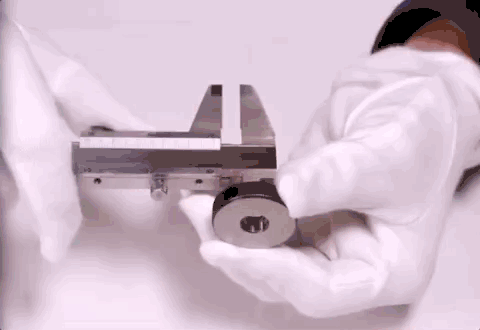

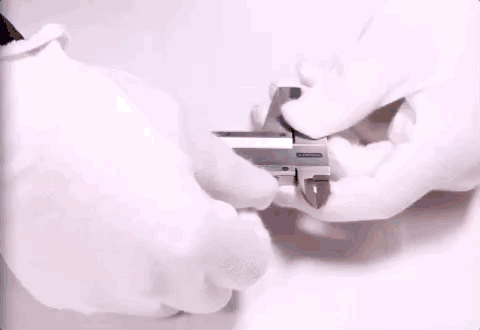

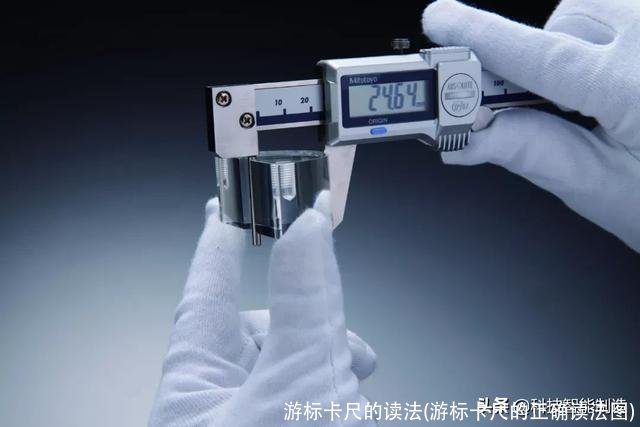

内径测量

动画演示

实际操作

调节制动螺钉固定卡尺读数

03

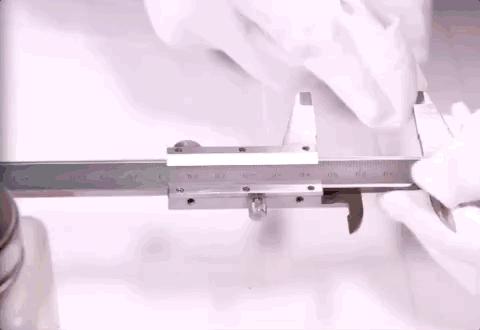

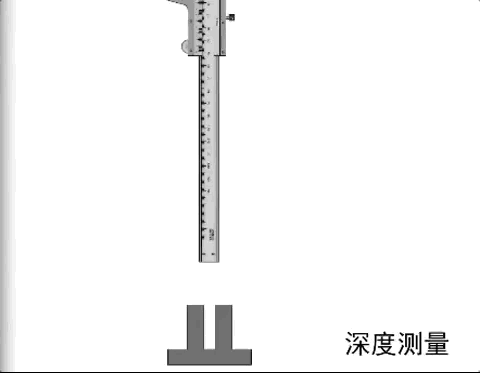

深度测量

动画演示

实际操作

04

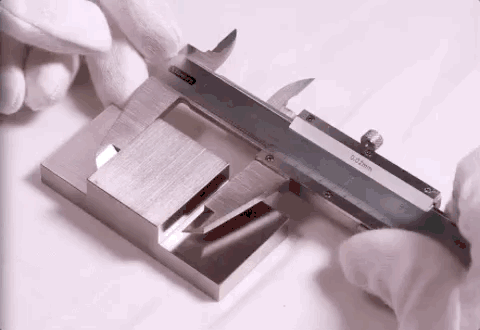

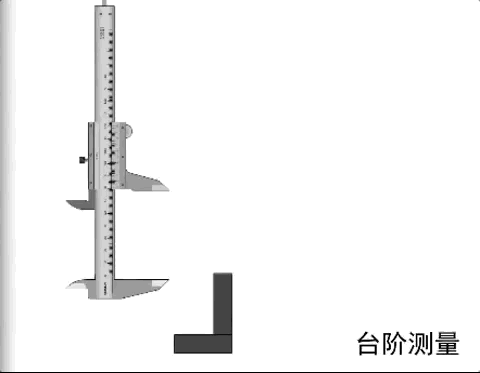

台阶测量

动画演示

实际操作

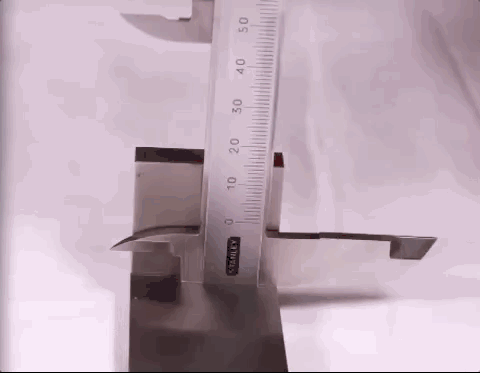

读数方法

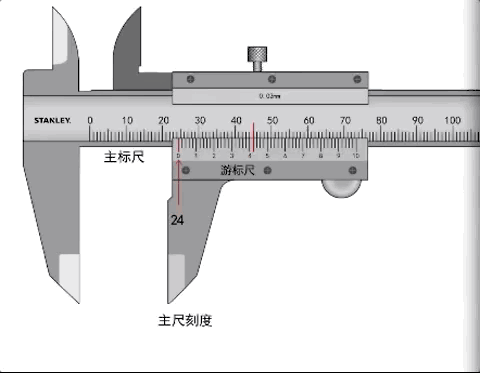

主尺刻度 + 游标尺刻度 = 实际刻度

好了，记住

茫茫尺海中

总有一款适合你的游标卡尺在等你

卡尺的刻度读法

游标卡尺

分度值 0.05mm

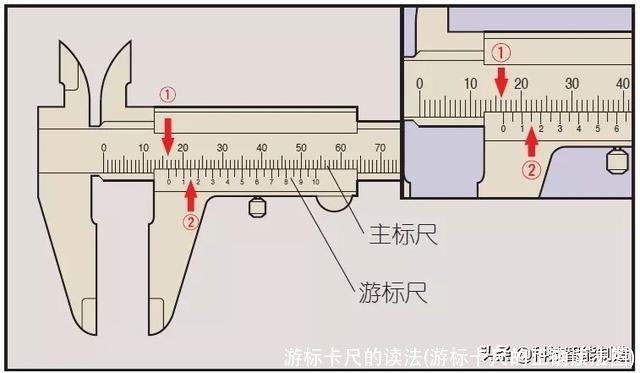

①主标尺读数 16 mm

②游标尺读数 0.15 mm

————————————————

读数值 16.15 mm

注意：②0.15mm是读取的主尺刻度与游标刻度重合的位置。

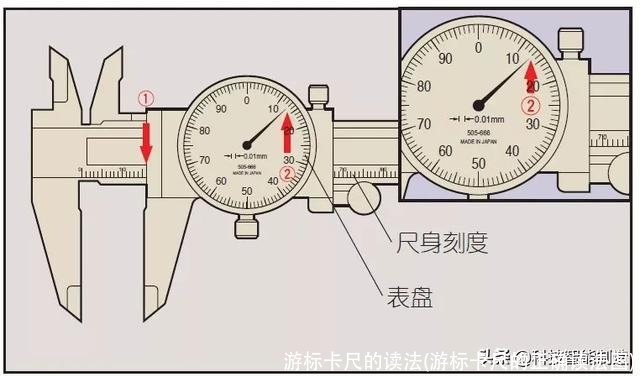

带表卡尺

分度值 0.01mm

①主标尺读数 16 mm

②表盘读数 0.13 mm

————————————————

读数值 16.13 mm

卡尺的测量应用

通用卡尺：

专用卡尺：

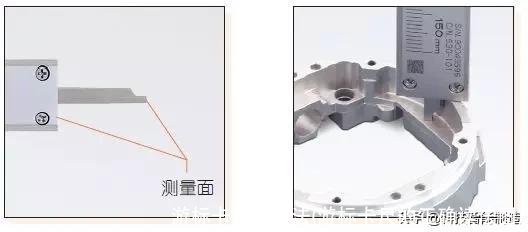

沟槽直径测量 尖爪卡尺

窄槽直径测量 薄片卡尺

阶差断面测量 偏置卡尺

管壁厚度测量_管壁厚度卡尺

内径测量 内径卡尺

卡尺使用注意事项

M型标准卡尺例：

使用前的注意事项

1. 使用少量千分尺润滑油擦拭基准端面及滑动部位。

2. 全行程移动尺框，确认是否被卡住等。

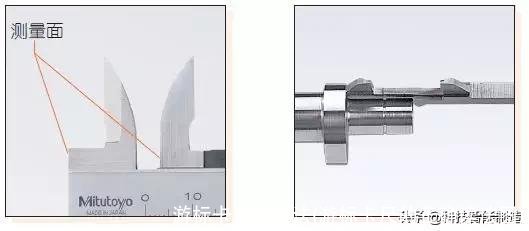

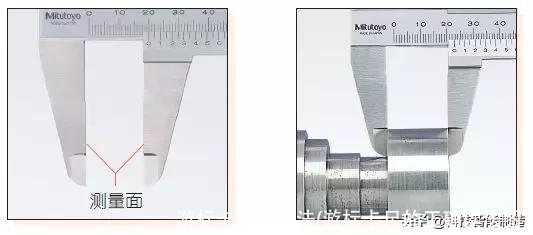

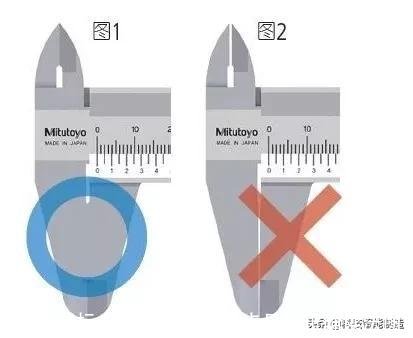

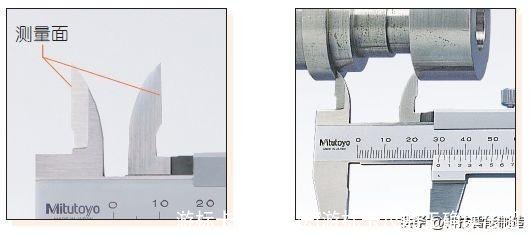

3. 清洁测量面后，使其贴合，确认下面的内容：

外侧测量面：对准光源时，看不到光是正常的。
(图1)

有污渍、碎屑或毛刺等不能完全贴合时，有时能看到光。
(图2)

内侧测量面：对准光源时，仅能看到一点光的状态是正常的。
(图1)

请确认基准点。
(图3)

使用中的注意事项

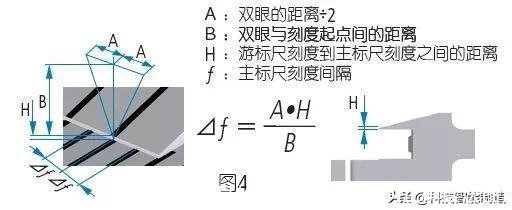

1. 读取刻度时，请将视线对准正面，注意视差。
(图4)

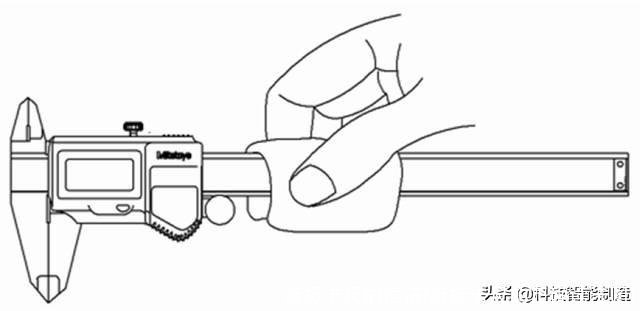

2. 测量时，请使用一定的力量，尽量在量爪根部测量。
(图5)

3. 请不要在测量面倾斜的状态下测量。
(图6)

使用后的注意事项

1. 使用后，确认各部位有无损伤并将整体清洁干净。

在附着有水溶性切削油等场所使用时，清洁后，请务必进行防锈处理。

2. 将外侧量爪打开0.2～2mm左右，无需拧紧紧固螺钉保管。

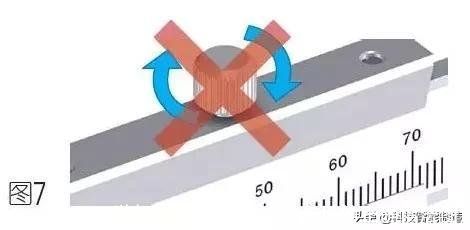

(图7)

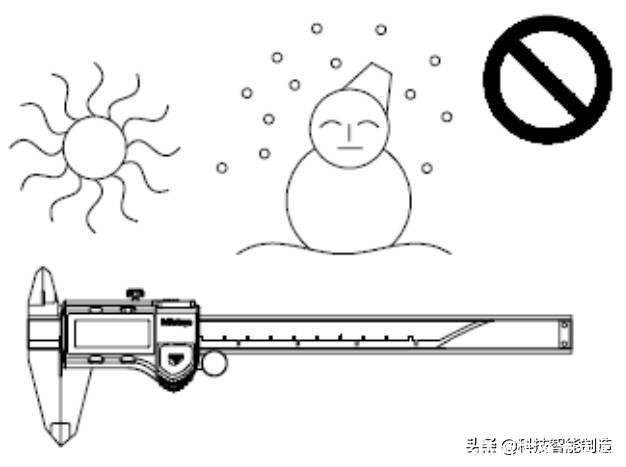

3. 不能在高温高湿、多尘埃及多油污的场所存放。

如使用数显型卡尺，若长期不使用时请取下电池。

游标卡尺是用来测量长度的一种精密仪器，要求学生掌握的重点仪器之一，常常要求学生对具体的测量结果进行读数，由于学生对某些细节注意不到时常出错，下面结合例题针对学生出现的典型错误分类剖析。

游标卡尺读数是考察学生有效数字概念的最佳方式，在记录测量结果时，学生对有效数字的意义认识不足导致错误。

1

用游标为50分度的游标卡尺测量一段电阻丝的长度，测量结果如图1所示。
由图可知其长度为________cm。

错误结果：4.80；正确结果：4.800

剖析：比较以上正误结果，仅仅相差一个0，可谓失之毫厘，却谬以千里。
4.800最末尾的0是有意义的，代表一位有效数字。

防止有效数字位数错误，在运算中，数值最后的0不能舍去，严格按游标卡尺读数规则：48mm+00.02mm=48.00mm=4.800cm。

学生忽视记录结果的单位，或主尺与标尺读数单位不一致进行相加，不够细致，导致错误。

2

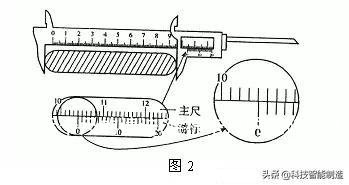

用一主尺最小分度为1mm，游标上有20个分度的卡尺测量一工件的长度，结果如图2所示，可以读出此工件的长度为__________cm。

错误结果：1.405 ， 14.05 ，104.05或10.45

正确结果：10.405

剖析：1.405 和14.05 错误根源在于把主尺上的10当作10mm了，用公式14mm+10.05mm=14.05mm=1.405cm算得。
主尺的最小刻度是1mm，主尺上标的数值通常是厘米数，数字10表示10cm，正确的计算公式为：104mm+10.05mm=104.05mm=10.405cm，结果104.05的单位是mm，可题目要求结果以cm为单位，犯了低级错误。

结果10.45是这样计算得来的：10.4+10.05=10.45cm，式中10.4是主尺读数，单位是cm，10.05是标尺读数，其单位是mm，两者没统一单位直接相加导致错误。

对游标卡尺的结构和原理理解不深刻，导致读数错误

3

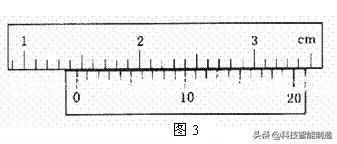

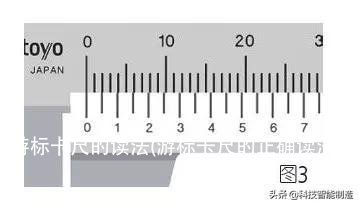

一位学生用游标尺上标有20等分刻度的游标卡尺测量一工件的长度，测得的结果如图3所示，则该工件的长度L＝__________cm。

错误结果：13mm+100.05mm=13.05mm=1.305cm

正确结果：14mm+100.05mm=14. 50mm=1.450cm

剖析：主尺读数应该按标尺的0刻线为准，切忌以标尺的左边界当作标准来读主尺读数，以上错误的根源就在于此，希望同学们高度注意。

读数时没有注意标尺的精度，或标尺上对齐的刻度线数错，导致读数出现错误。

4

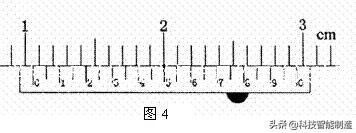

如图4所示的游标卡尺读数为___________mm。

错误结果：10mm+50.1mm=10.5mm；或10mm+50.05mm=10.25mm

正确结果：10mm+100.05mm=10.50mm

剖析：本题没有直接给出标尺的分度（即卡尺的精确度），这需要从图中获得信息，标尺上有20个格，说明是20分度的卡尺，其精确度为0.05mm。
结合上面的运算公式可以看出，有些学生只看标尺的数字，没细心观察格数，当作10分度误将结果读为10.5；另一种错误是将标尺的刻度读做5，结果为10.25。

细致决定成败,最后提醒学生们，游标卡尺读数需注意的几个细节：

卡尺精确度d=1/n(n是标尺的等分刻度数)，单位是mm

主尺读数a，以标尺的0刻线为准，读出主尺的整毫米数

标尺读数b=m精确度，单位是毫米，m是与主尺上的某一条刻度线对齐的标尺刻度

测量结果l=a+b（a、b单位要统一），注意题目所要求的最终单位，运算过程数值末尾的0要保留。
