母线槽是干什么用的(密集母线槽是干什么用的)

母线槽是干什么用的

你做预算母线槽报几米，搭头一边用单排，一边用双排何意

对母线槽的安装要求有哪些

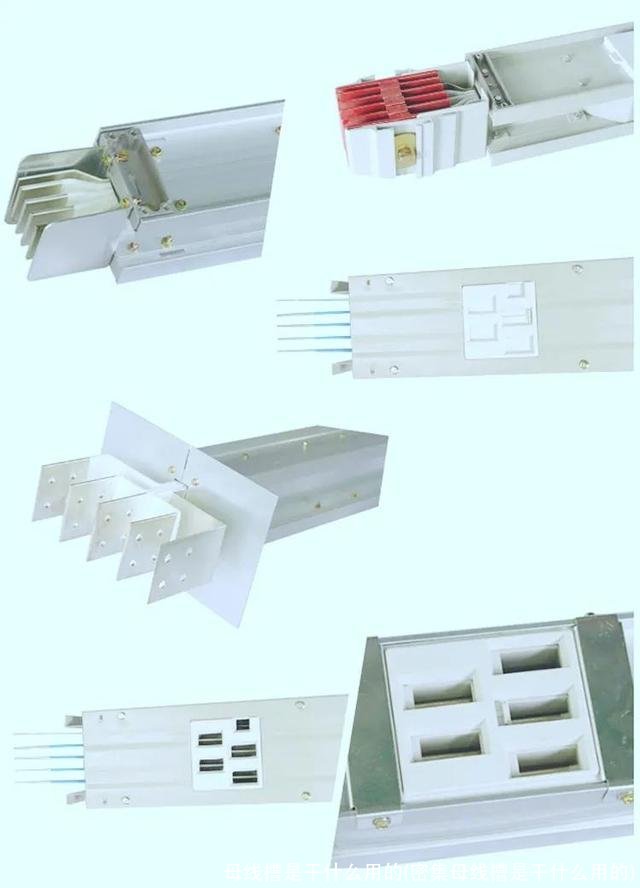

母线槽分类:插接式和馈电式母线槽

母线包括在同一连续金属外壳内的三相和中性线同截面的铝合金母线，PE母线在同一外壳内截面不少于相母线的50%。

母线槽的额定温度40℃，连续载流容里不少于规定值。
承受额定值不少于40kA持续1秒的短时电流。

单元母线连接处应为低阻抗性，母线连接处为镀银的铜材，搭截面为银一银连接，绝缘采用可耐50℃温升材料。

每线槽全封闭型(密集绝缘型)，安装于电气专用房间内，防护等级达IP40或以上，其它场合防护等级达IP54或以上。
保证母线槽的强度和钢度，外壳采用冷轧镀锌钢板，表面做静电粉末喷涂处理，达到防腐蚀效果，并涂上无眩目反光的复盖层饰面。

母线接头满足热膨胀引起母线槽的线性伸缩，不降低母线的机械强度、电气的连续性、载流容里及短路容里。
防护等级IP54及以上的母线，接头处采用全封闭结构，接头螺栓不能外露，保证防护等级与母线直线段一致。
直线段和插口处的母排无间隙，完全密集和低阻抗。

母线槽的伸缩接头能吸收由母线槽温度变化而引起的热膨胀，以及建筑物不少于100毫米的垂直沉降。

插入式母线槽，每段母线槽插入孔应符合要求，每相单独加以绝缘。
母线槽及附件适用于规定的负载类别，特别是关于故障条件及温升限度。

考虑环保因素，绝缘材料都不含卤化物，少烟且阻燃。

母线槽插接单元(插入式MCCB部件):

插接单元与所用母线兼容。
每件插接单元与母线槽机械连锁，以防止当插接单元处于“合”闸位置时进行部件的安装或拆除，配备控制机构的操作手柄，能使插接单元处于“分”闸位置时加锁。

插接单元的外壳在触头与相母线接触前与母线槽可靠连接。
母线插接口处铜排需镀银。
盖板定位或悬挂设施，插入端未与母线槽接触前，部件的全部重量由母线槽承担。
并有足够的空间使电缆能终接至MCCB而不致使电缆过渡弯曲。
MCCB的机械和带电金属部件应全部装于绝缘的模制盒内。
操作机构与操作速度无关，自由脱扣，触头为不焊合材料。
并装有热磁型过流脱扣机构，提供延时过流保护和瞬时短路脱扣。

装置手把锁扣附件及附带三把钥匙的挂锁可将MCCB 于断开和闭合位置时锁住。

设备基础和构架应达到允许设备安装的强度;基础槽钢固定可靠。
预埋件应牢固，预留孔的位置和尺寸。

安装:

母线槽安装加以保护，防止浸水。
建筑物封项和进行防潮处理前不得安装母线。

安装时避免损伤母线槽。
母线槽安装于其它专业工程尚未完成的场所，应将母线槽加以保护，防止其它专业施工时对母线槽造成损伤。

母线连接前将母线的接触面全部除污处理。

母线槽至地面的距离不应小于2.2米，安装在配电室、电机室、电气竖井等电气专用房间时不受此限制。

母线槽终端无引出、引入线时，端头应封闭。

水平母线槽安装要平直，每段水平敷设的母线槽至少有一个支持杆。
垂直安装的母线槽在每层楼板上由一支撑系统固定，支撑系统能承受在此楼板下母线槽的全部重里并留有热膨胀的余里，楼层高度超过5米时增设中间支撑。
并设置附加支撑。

母线槽跨越建筑物伸缩缝的位置安装伸缩接头。
母线槽的伸缩接头能吸收由于母线槽温度变化而引起的热膨胀以及建筑物不少于100毫米的垂直沉降。
沿水平和垂直段上每隔约30米及认为需要处应配置额外的伸缩接头。

母线槽安装于结构的接缝下，应装设经批准的防水蓬以防止可能经接缝的痛水。

在接近天花板或墙壁的路径上，有可能在母线槽的一侧进行接头。
接头的设计和设置的位置能使除下任何一段母线槽不会影响其相邻段。
螺栓接头能对全部接触区施以正压。

采用防火材料将母线槽穿过楼板和墙壁的开孔封闭，应保持与所穿过的楼板与墙壁相同的耐火等级，不得用水泥封闭楼板和墙壁的开孔。
穿外墙或者屋项时，对开孔采取防风雨措施。

测试:

检查母线槽是否有机械损伤及正确连接。
母线槽接头牢固度达到标准。
并进行连续性和绝缘测试，核对各相正确连接。

母线槽基本认识、安装、检测等施工必备,对母线槽的安装要求有哪些

打卡第16天比心每逢周末都是自习课，今日无奈之后听个视频，然后对机电工程材料这一节做了一个小测试，几经周折终于正确率在90%以上。
复习不单单要往前冲，还要回头看啊捂脸今天把错题整理了一下，如下1、常用做井管的无机非金属管材有：钢筋混凝土管；2、无卤低烟阻燃电缆，无卤低烟的聚烯烃材料主要采用氢氧化物作为阻燃剂；3、型钢按截面尺寸、形状范围将型钢分为工字钢、槽钢、等边角钢、不等边角钢等；4、母线槽应用中说法正确的是：空气型母线槽不能用于垂直安装，因存在烟囱效应；大容量母线槽可选用散热好的紧密型母线槽；5、铝合金电缆：芯线采用高强度、抗蠕变、高导电率的铝合金材料；铝合金表面与空气接触自然形成的氧化层能耐受多种腐蚀；合金铝导体比铜柔韧得多，弯曲性能好，安装时有更小的弯曲半径；6、铸铁牌号采用以化学成分、力学性能的表示方法；7、室外供热官网的管材应按设计要求，当设计未注明时应符合下列规定：1）管径小羽或等于40Mm时，应使用焊接钢管，2）管径为50-200Mm时，应使用焊接钢管或无缝钢管；3）管径大于200Mm时，应使用螺旋焊接钢管。
8、阀门组成七步分：阀门类型、驱动方式、连接形式、结构形式、密封面或衬里材料、压力、阀体材料。
9、金属基复合材料的特点主要包括：高比强度、高比模量、尺寸稳定性、耐热性等主要特点。
