z370主板

今天一整天,我都在对纯国产内存条进行测试。
下面,回复一下部分网友关注的问题。
1:产品什么时能与普通用户见面?就这个月,某东就可以。
2:内存条兼容性如何?我用微星Z370主板,一次点亮,使用一天,一切正常。
3:能否超频?可以超频,但是超频潜力一般,我只超到了3400MHz,电压1.4V,时序是CL17的。
3200MHz,电压1.4V,时序是CL16的。
再高了,无法进行超频,就是加压到1.5V,时序达到CL19,20也没有用,也许是我的技术有限。
4:稳不稳定:超稳定。
测试所用内存条:光威的弈Pro DDR4内存条(8G X2)内存条所用颗粒:长鑫DRAM颗粒

技嘉z370主板配什么cpu

我们过去曾介绍过技嘉的高端的AORUS Z370 Gaming 7主板,还用视频的形式介绍过次一级的AORUS Z370 Gaming 5,他们都是技嘉为高端主板市场推出的2000元以上的产品,而今天我们要为大家介绍的是设定在千元主流级别的AORUS Gaming 3,京东售价为1499元,从定位来说,这是更加针对普通玩家的产品,我们今天就来看看它能不能带给普通玩家足够好的体验。

z370主板(z370主板接线图解)

AORUS Z370 Gaming 3是一块标准的ATX规格主板,30.524.4mm规格。
虽然外包装看起来一如既往的千锤百炼,好像一只老鹰从火山的熔岩中飞起来,但其实主板本身来说,Gaming 3的外观和更高端的Gaming 5、Gaming 7相比要“经济适用”很多:凝聚着愤怒鹰眼的I/O接口装甲已经换成红黑配色的普通设计,要注意的是Gaming 3的I/O接口装甲是不会发光的,而是一块塑料的整体,拆下来拿在手里很轻,此外内存插槽、PCI-E插槽都不会发光。

z370主板(z370主板接线图解)

外包装还是经典的AORUS风格

z370主板(z370主板接线图解)

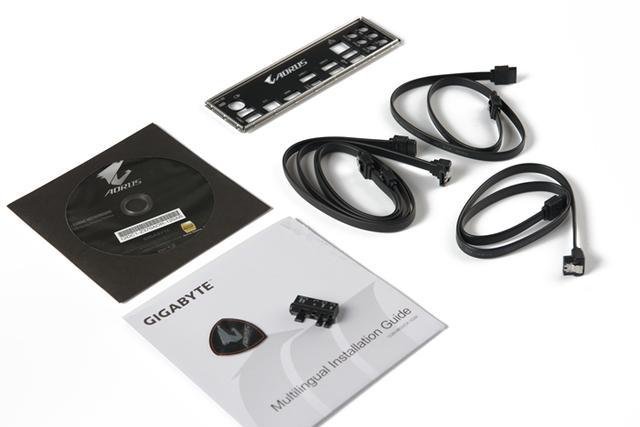

附件包括I/O接口背板、SATA 6Gbps连接线、使用手册、驱动光盘和盾牌Logo

z370主板(z370主板接线图解)

主板的正面证件照

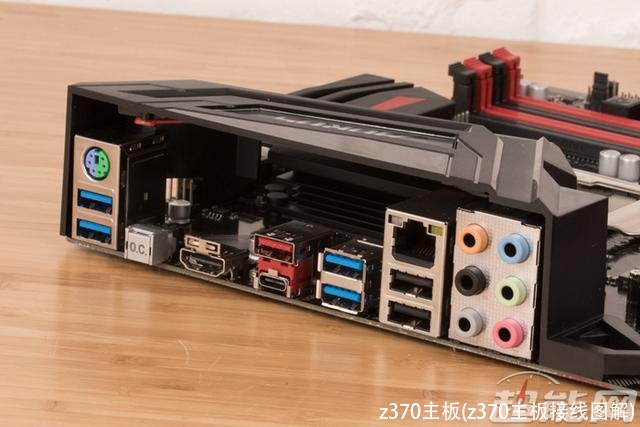

在装甲下的护翼下可以看到AORUS Z370 Gaming 3板载的I/O接口,首先在PS/2接口下方是两处USB 3.0接口,但是没有搭载技嘉的第二代魔音USB技术。
视频接口只有一处板载的HDMI 1.4,最高支持40962160@30Hz,已经可以足够主流用户的显示器需要。
而对性能有需求的用户不要忽视中间的一键O.C Switch按钮,按下后会根据硬件自动加载合适的最高频率。
再接下来的是一处红色的USB 3.1 Gen 2 Type-A,下面的是USB Type-C。
剩下的两处蓝色的USB 3.0接口、黑色的USB 2.0接口、RJ45网络接口(对应Killer E2500网卡)和音频接口,不过没有和进阶的Gaming 5一样镀金。

z370主板(z370主板接线图解)

z370主板(z370主板接线图解)

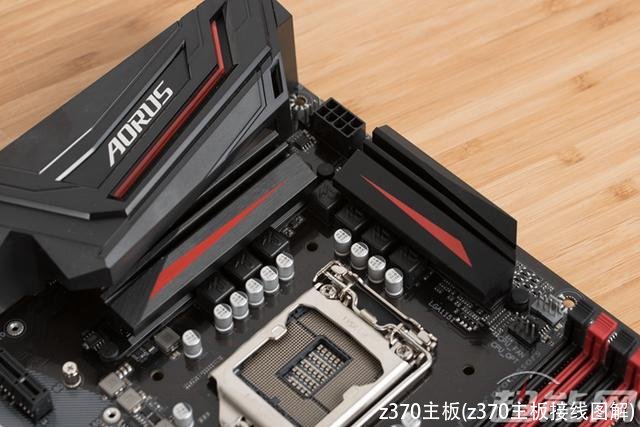

AORUS Z370 Gaming 3不再搭载豪华的散热装甲

技嘉AORUS Z370 Gaming 3的CPU Mosfet散热模块不会亮灯,只有锐利的红色标记作为装饰。
拆下后可以看到主板的供电情况:4+3相供电,其中的4相是给CPU供电的,另外3相是核显供电。
更具体来看的话,其中CPU供电的4相是采用2上2下Mosfet供电,而另外核显的3相是1上1下。
采用的全部是来自安森美(On Semiconductor)的4C10N系列,PWM控制器则来自Intersil公司,电容方面,除音频电容外使用的是来自钰邦的5KX32系列。

z370主板(z370主板接线图解)

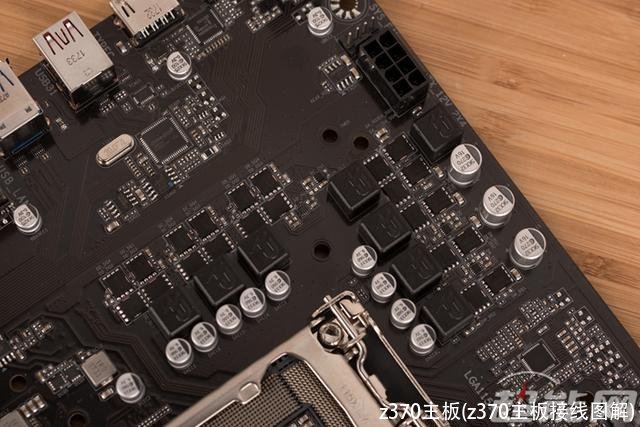

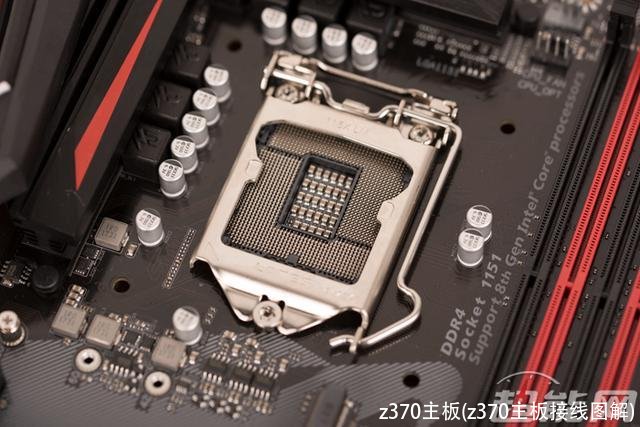

拆下I/O装甲后,供电部分可以看的很清楚

虽然英特尔对于第八代酷睿的内存支持已经从2400MHz提升至2600MHz,但是这实际上是浮云,这张技嘉AORUS Z370 Gaming 3最高可以支持超频到4000MHz频率,不过内存插槽看起来因为没有加装装甲,而且没有RGB光效,所以看上去有些普通,配色使用的也是没有金属质感的红黑配色。
侧面的可更换式灯条也没有被保留下来,不过基本的前置USB 3.0、USB Type-C接口还是有保留的,另外还有系统风扇4-Pin接口(SYS-Fan),以及3-Pin/5-Pin灯带接口。

z370主板(z370主板接线图解)

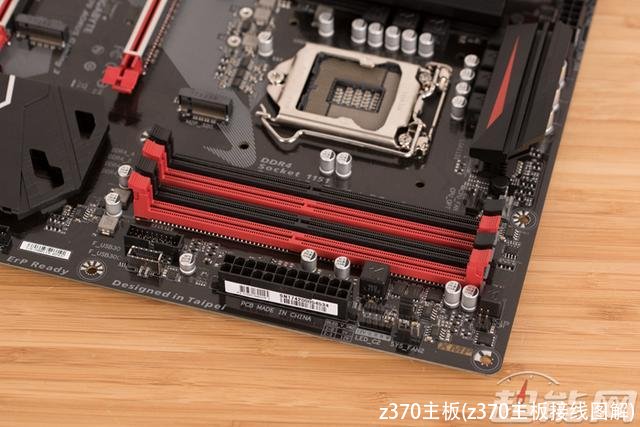

内存插槽,支持DDR4内存双通道,X.M.P最高支持4000MHz

z370主板(z370主板接线图解)

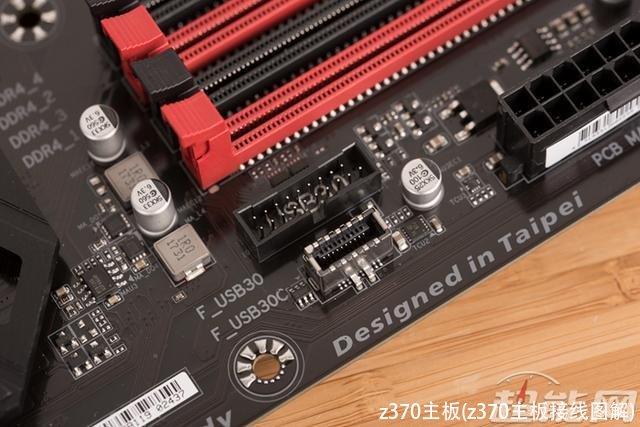

前置的USB 3.0、USB Type-C接口

z370主板(z370主板接线图解)

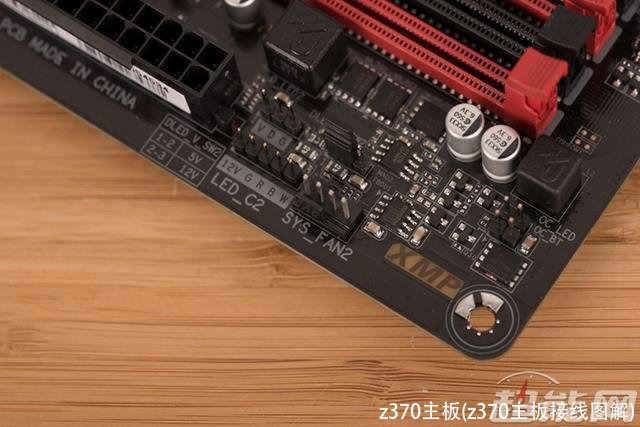

上面的12V GRBW灯带接口是5050规格的

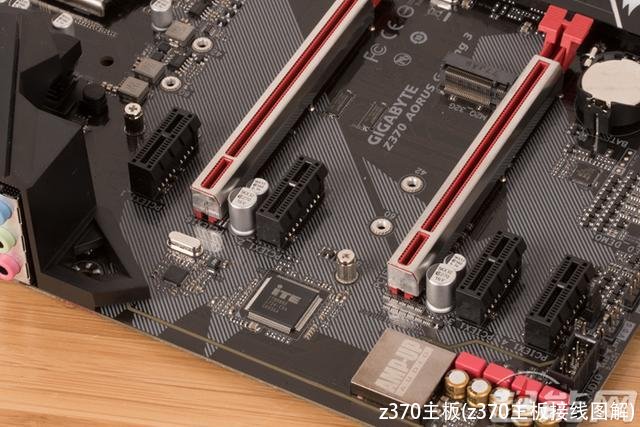

技嘉AORUS Z370 Gaming 3搭载有两条PCI-E x16插槽,以及四条PCI-E x1插槽。
两条PCI-E x16插槽有加装装甲保护。
需要注意的是,第二条PCI-E x16插槽只有PCI-E x4的带宽,并且和其他四条PCI-E x1插槽共享带宽,所以当你使用PCI-E x1插槽安装扩展卡的时候,第二条PCI-E x16插槽只有x1的带宽。

z370主板(z370主板接线图解)

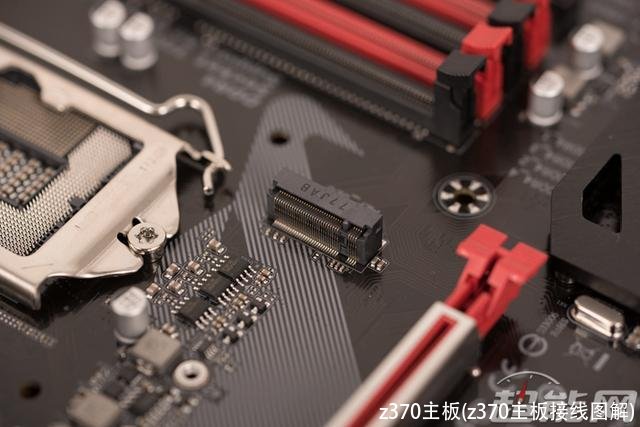

技嘉AORUS Z370 Gaming 3搭配有两条M.2接口,第一条M.2接口位于CPU的下方,最高可以支持到M.2 22110规格,第二条位于PCI-E x4带宽插槽的上方,最高是支持到M.2 2280规格。
不过要注意的是,第二条M.2插槽是只能使用PCI-E SSD的,而第一条M.2接口是和SATA接口共享带宽的,所以如果你在其上使用SATA SSD的时候,就会和SATA3_0接口冲突。

z370主板(z370主板接线图解)

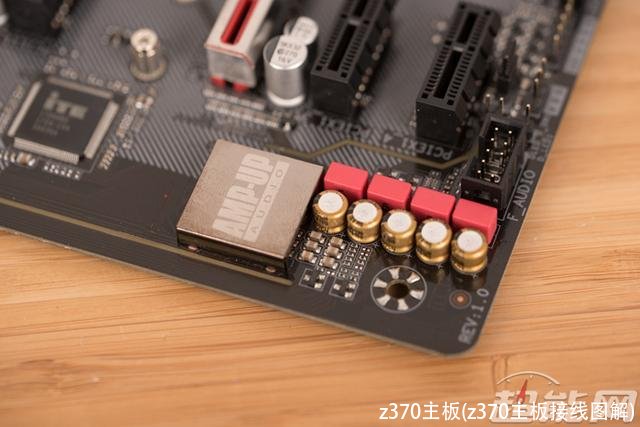

主板的下方左侧首先是音频电路,其中有一颗Realtek ALC1220声卡,信噪比120dB,使用的是WIMA FKP2音频电容(红色)和尼奇康电容(黄色),虽然官网并没有特别标识出来。
再过来就是音频面板跳线、灯带跳线、两处前置USB接口、系统风扇针脚等等 。
在PW(Power)、RES(Reset)跳线的上方有一处用于清除CMOS数据的CLR_CMOS跳线,用户可以通关让它们短路而重置BIOS。
再来右侧的SATA 3接口是分开的,SATA 3_0-SATA 3_3接口是在PCH散热器的右侧,而SATA 3_4、SATA 3_5则是在PCH散热器的下方。

z370主板(z370主板接线图解)

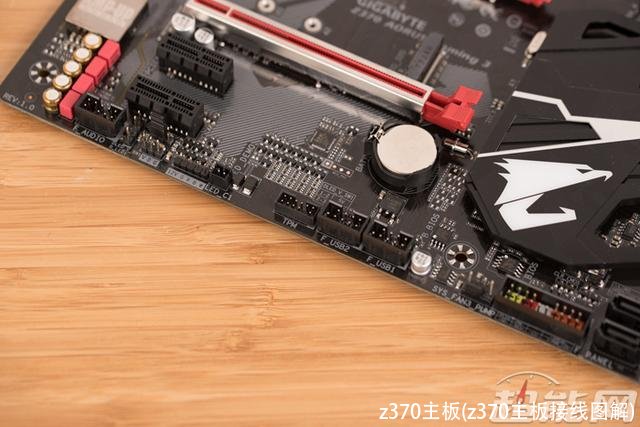

主板左下角的音频电路

z370主板(z370主板接线图解)

技嘉的AORUS Z370 Gaming系列主板中Gaming 7有一键开机、重启的电源按钮,还有数字显示的LED DeBug显示窗口,而AORUS Z370 Gaming 5则只有LED DeBug,入门级别的Gaming 3只配有简易LED Debug灯。

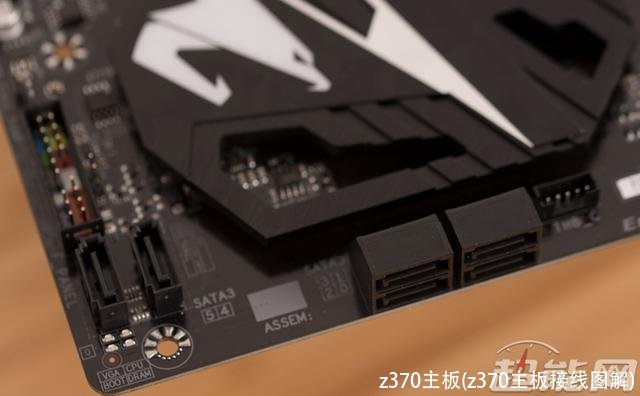

在主板右下角部分,SATA 3接口的侧边可以看到,怎么看呢?从上到下、从左到右分别是四颗代表CPU、内存(DRAM)、显卡(VGA)和正常启动(BOOT)的红灯,用户可以用来参考系统状态。

z370主板(z370主板接线图解)

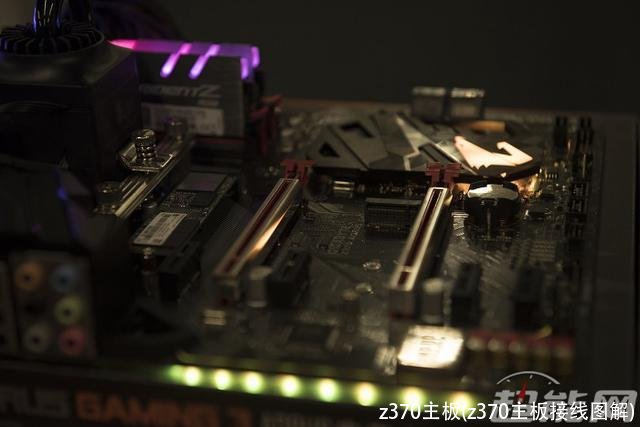

总的来说AORUS Z370 Gaming 3是一块较为低调的主板,由于定位和售价并不高,所以主板上只有PCH散热器上的AORUS Logo、右下角的闪光条,以及主板背面很密集的发光点是会亮的。
其实如果你想要更换灯效的话,根本不用进入系统后再下载其他应用,而是可以直接在BIOS——集成外设里面的灯光设置直接调整。
这里的英文是技嘉自己的灯效品牌:RGB Fusion,但是中文的话就是平平淡淡的“环境灯”。
进入后可以设置灯光效果,颜色和效果都是点击马上生效,不用再保存。
支持的灯效包括呼吸灯模式、循环渐变灯效、闪烁和双重闪烁两种效果。

z370主板(z370主板接线图解)

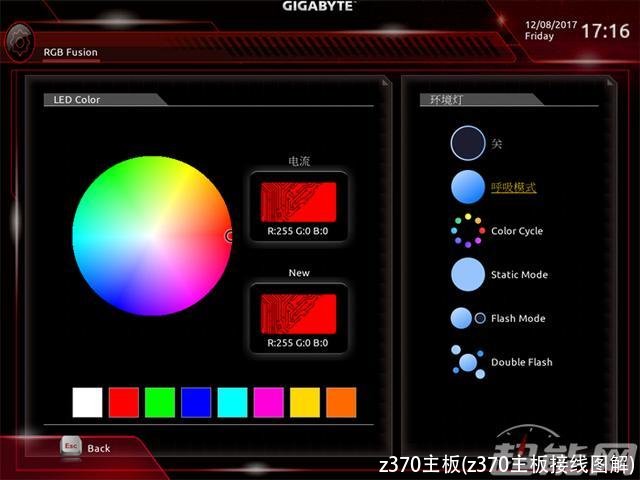

通过BIOS其实可以直接控制光效

z370主板(z370主板接线图解)

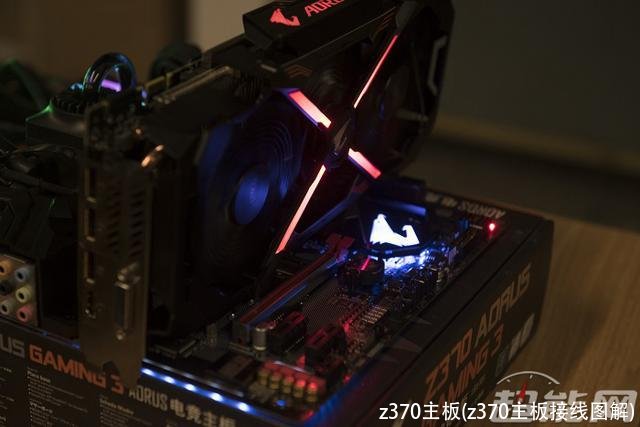

搭配AORUS GTX 1080 Ti Xtreme Edition,虽然低调,但依然有种神秘感

技嘉BIOS界面、功能介绍

技嘉系列主板最近的这几代BIOS设计,其实逻辑是一脉相承的,进入BIOS可以看到依然是从左到右的猩红色标签式分页。
其实技嘉这里是默认隐藏底栏的说明,以及默认进入高级菜单的(就是我们下面看到的),其实用户按下F9可以看到系统的基本配置与运行情况,按下F12可以保存BIOS截图到存储设备当中(例如U盘,BMP格式,1280720分辨率),此外还有一套非常直观的简直模式(Easy Mode),信息一应俱全,尤其是右下角的风扇转速内容看上去很有未来感。

z370主板(z370主板接线图解)

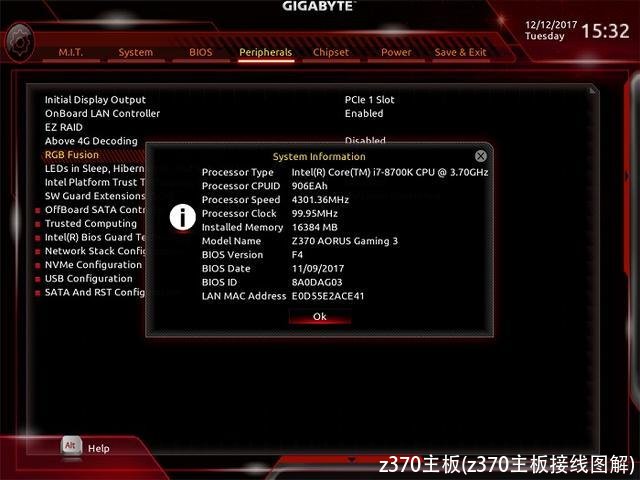

系统的基本情况

z370主板(z370主板接线图解)

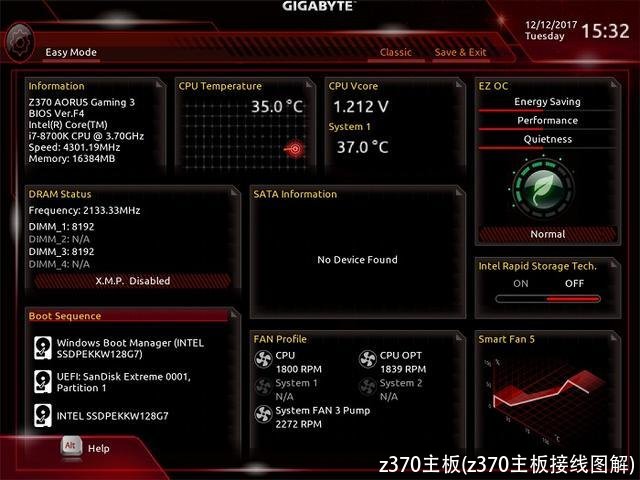

Easy Mode看上去也并不简单

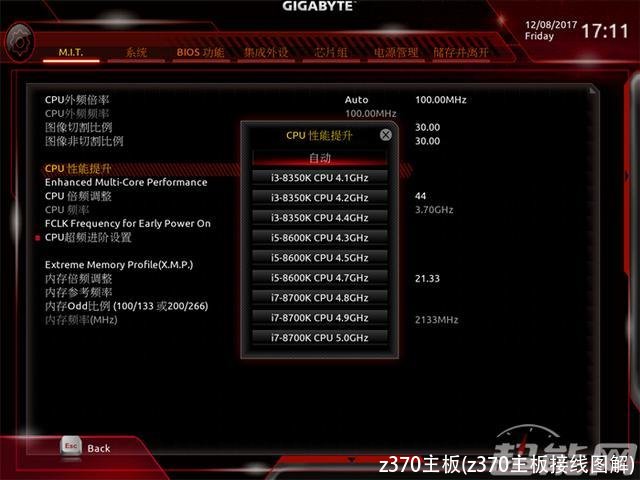

如果用户需要超频的话,最需要熟悉的是位于高级频率设定,其中包括默认的超频档案(CPU性能提升),提供出厂预设定的超频方案,为Core i7-8700K提供的是4.8-5.0GHz,Core i5-8600K提供的是4.3GHz-4.7GHz、Core i3-8350K提供的是4.1-4.4GHz,看得出除Core i7-8700K外,方案都比较保守。
此外超倍频、内存X.M.P都是在此设定。

z370主板(z370主板接线图解)

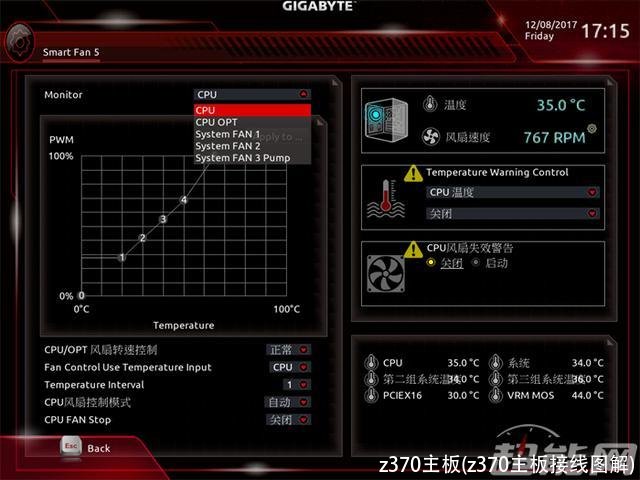

Smart Fan 5功能可以提供针对CPU_Fan、CPU_OPT、以及其他风扇接口的风扇转速检测和设定,还有主板表面多个位置的温度传感数据。
大家可以看到预设定的PWM方案,是从20℃以上才开始提高风扇转速的,当然你也可以设定为更加安静、或是更加暴力的转速方案(比如全程100%转速)。

z370主板(z370主板接线图解)

Smart Fan 5温控功能,可以看到提供的功能还是很丰富的

最后再来看看灯光效果,其实如果你不需要和其他如内存、显卡等设备同步灯效的话,那么就像前面所说的,你可以不去使用技嘉自己的RGB Fusion软件,直接在BIOS里面设置也可以达到足够的效果,否则建议你先去技嘉的官网下载APP Center,安装后再安装RGB Fusion,而且切记查看不同外围设备的同步灯效,不用的设备能实现的灯效是不一样的。

z370主板(z370主板接线图解)

这里是BIOS当中的集成设备-RGB Fusion

z370主板(z370主板接线图解)

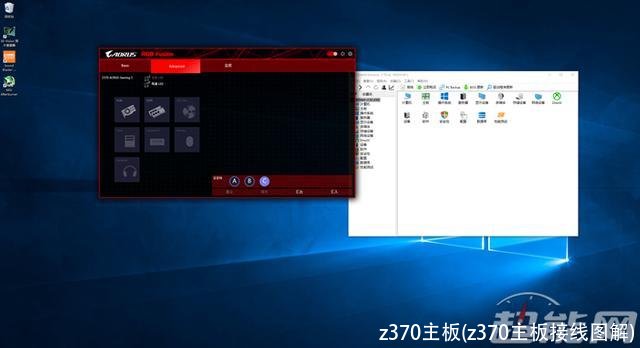

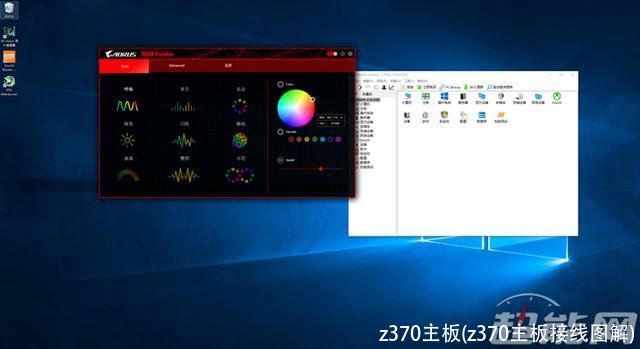

RGB Fusion光效软件,可以实现的光效还是蛮多的

z370主板(z370主板接线图解)

但是不同的设备能够实现的效果不是亦步亦趋的

z370主板(z370主板接线图解)

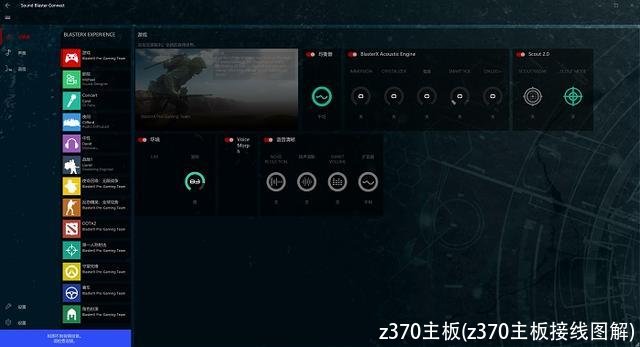

技嘉系列主板可以通过Creative Sound Blaster实现音源雷达效果

超频测试:4.8GHz是极限,开盖的话会表现很多

我们选择使用一颗Core i7-8700K、九州风扇船长240水冷散热器来进行超频测试。
首先在默认的情况下,Core i7-8700K的6颗核心在运行AIDA 64 FPU测试的时候是可以Boost到4.3GHz,电压为1.128V。
而如果你按下I/O接口旁边的O.C Switch按钮,会把多核频率Boost到4.5GHz,这时的电压就会达到1.188V。
所以可以看出其实这块主板的自动超频方案对于电压的设定都是比较高的,譬如说之前提到的4.8GHz的预设方案,电压会自动加到1.31V,这时热量会非常可观,240水冷散热器也压不住,所以我们肯定要来自己摸索电压的。

z370主板(z370主板接线图解)

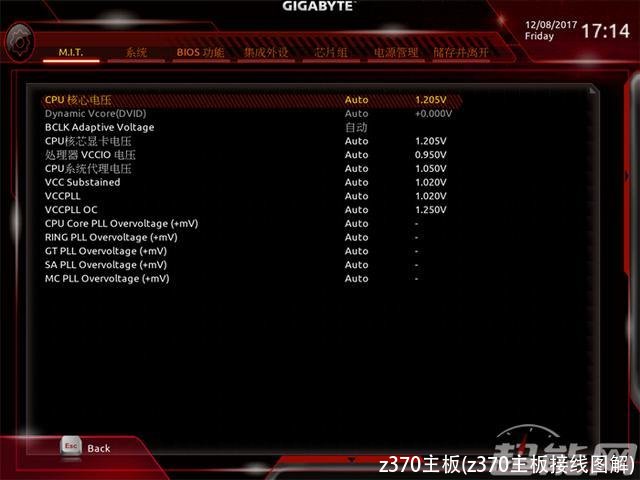

板载自动超频方案设定的电压都有些高,其实可以温柔些

根据小编的反复尝试,在尝试超频到4.8GHz的时候,如果电压低于1.18V的话,温度可以控制的比较理想,但是无法通过10分钟的AIDA 64 FPU测试,5分钟左右就会直接蓝屏,但是如果尝试拉高电压的话(AROUS Z370 Gaming 3的电压设定是以0.05V为步进),也要注意过热的风险,因为Core i7-8700K真的很容易过热。
最后我们在1.21V的电压、“High”级别的防掉压设定中可以通过10分钟的AIDA 64 FPU压力测试。
不过需要泼大家一桶冷水的是,其实在完成10分钟后,还没有撑到第11分钟就会出现蓝屏,而当小编将电压设置在1.22V以上的情况后,会很快的遭遇AIDA 64过热警报,系统直接失去响应。
小编尝试将散热器的风扇调至最高,可以延长坚持的时间,但是依然难逃过热的噩运,总的来说,1.21V是表现最稳定的,而更高的电压首先要解决的是热量问题。

z370主板(z370主板接线图解)

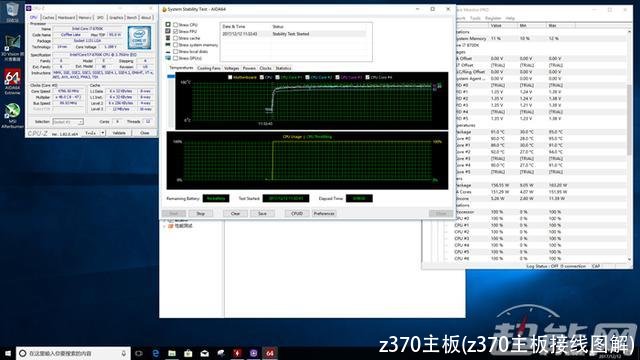

其实没有截到10分钟通过时的截图,这是第6分钟的,可以看到温度已经很高,超过90℃轻而易举

虽然不能定论到底是主板的供电出现瓶颈,还是CPU的温度已经出现瓶颈,但是根据小编的经验与观察,基本判断是Core i7-8700K因为其6核心12线程的设计,以及内部是用硅脂作为核心与顶盖之间的导热材料,所以热量成为阻挡我们超频的元凶。
如果是普通用户购买这款主板和Core i7-8700K的话,可能会出现相类似的表现,如果有余力的话可以尝试开盖,表现应该会好很多。

总结:入门级别的Z370主板,中规中矩的表现

总的来说,技嘉AORUS Z370 Gaming 3主板作为一款1499元的产品,按照本身的定位来说是一款入门级别的、针对普通玩家的亲民之选,虽然外观和作为长辈的Gaming 5、Gaming 7相比有明显的区别,让人看上去,但作为一款千元级别的主板,其实外观方面还算是颇有威严的,主要的接口、插槽和规格算是该有的都有,虽然灯效略为显得有些单调,但这并不会让用户的实际体验有什么短板。

z370主板(z370主板接线图解)

不过作为千元级别的Z370主板,技嘉AORUS Z370 Gaming 3的供电设定不算豪华,让人有些担忧在高频时的超频表现,其实这里建议应该加强CPU附近供电模块的散热设计,因为在超频的时候温度非常高,热量积累严重的时候会让AIDA 64 FPU测试中出现降频,而用一块小风扇对着吹就会有明显改善,所以这里其实是有很大改善空间的。

z370主板(z370主板接线图解)

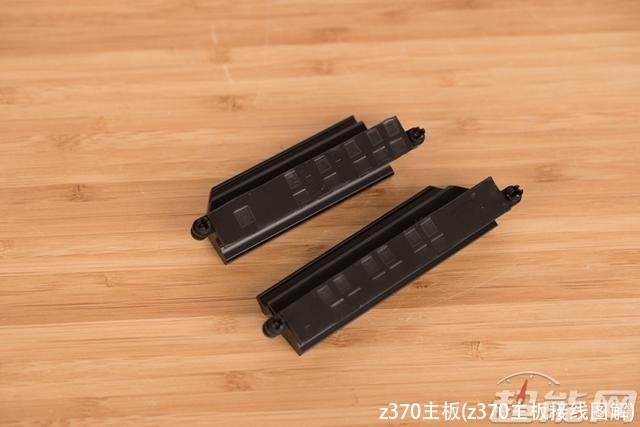

被拆下来的CPU供电散热模块,其实这是超频时比较容易被散热忽视的部分

其实技嘉把AORUS Z370 Gaming 3的定价设为1499元是有些高的,因为这个价位是众多Z370主板竞争的白热化区间,所以其他竞争的主板也有不少值得选择的产品,当然这样可能是为拉开和Z370 HD3的距离,提高AORUS系列主板的品牌形象。
但是在这个竞争者众的价位,其实AORUS Z370 Gaming 3的优势并不算突出,尤其是供电部分,是竞争对手集中强调的地方,然而这并不是AORUS Z370 Gaming 3的优势,所以如果有读者对这AORUS系列感兴趣的话,强烈建议等到售价更加低廉、更加实惠的时候再入手。

技嘉AORUS Z370 Gaming 3主板评测:为游戏而生的小牛犊,技嘉z370主板配什么cpu

给大家看这款内存条,用我手里的Z370主板,单条能超到这个程度,真的有些不可思议了,主要是时序。
本来打算入手微星Z390I主板的,不过呢,最近实在没有闲钱折腾,只能用老平台,微星Z370主板了。
反正这块微星的Z370主板,给我的感觉,就是超内存条,挺垃圾的。
很难超上去,一般连个4000MHz都进不去。
这款内存条,用的颗粒是南亚的,在我这个破平台上,单条时给力,双条时就拉垮了。
测试结果:单条:1.40V 3900MHz,时序16-18-18-36,可过拷机测试,另一条1.36V 3900MHz,时序16-18-18-36,可过拷机测试。
双条:1.40V 3400MHz,时序16-18-18-36,可过拷机测试。
其它再折腾,基本上也没什么用了。
如果换成Z390I主板,我相信可以轻松上4200MHz。
如果在AMD X570平台上,我相信可以轻松上4600MHz。
